Монтажа теплого пола электрического –. Пошаговая инструкция по монтажу. Инструкция по монтажу предназначена для обеспечения правильной и безопасной работы. Главная / Полезно знать / Инструкции по монтажу теплого. Инструкции по монтажу теплого.
Оглавление:. Устройство водяного теплого пола По своей сути гидравлический пол представляет собой систему труб, по которым циркулирует жидкость определенной температуры. Нагрев производится котлом, в конструкцию которого может быть включен насос. В противном случае он может быть выведен отдельно. Насос служит для закачки остывшей воды в нагревательный прибор. На входе в котел в обязательном порядке устанавливается манометр, позволяющий контролировать давление в системе отопления.
Горячая вода поступает в систему труб через коллектор. Он служит также для отвода жидкости. Коллектор представляет собой отрезок трубы, с двумя типами разветвителей: для горячей и остывшей воды. В составе коллектора находятся системы аварийного слива, регулировки и настройки работы системы, клапаны, препятствующие обратному току жидкости.
Технология монтажа системы Самостоятельная укладка включает в себя несколько этапов: стяжка (или выравнивание), укладка теплоизоляционного и гидроизоляционного слоев, распределение труб, монтаж коллектора теплого пола, установка водонагревательного прибора (котла), монтаж труб, заливка стяжки. Все виды работ необходимо производить с соблюдением сантехнических норм и правил безопасности. Каждая составляющая конструкция должна иметь соответствующие показатели по стойкости к давлению, воздействию жидкости или пара.
На каждом этапе необходима проверка герметичности и прочности всех устройств. Каждая схема водяного теплого пола может иметь свои отличительные особенности в зависимости от выбранного типа помещения (ванна, балкон, жилая комната), а также основного материала напольного покрытия (плитка, дерево, пластик, бетонная стяжка). Данные нюансы и детальные описания каждого этапа монтажа представлены ниже. Читайте подробную инструкцию. Подробности о том, как производится выравнивание стен шпаклевкой, находятся.
Бланк заявления на пропуск в зону ато. Полезные контакты и образцы документов Пресс-центр ВАЖНО! Как оформить пропуск в зону АТО?
Как правильно применяется латексная водоэмульсионная краска для стен, читайте по этому адресу: Выравнивание основания Процесс выравнивания, необходимый при наличии неровностей, всегда сопровождается полным удалением старой стяжки, уборкой грязи, пыли строительного мусора. При перепадах по горизонтали, превышающих 10 мм, проведение процедуры обязательно. Процедура может выполняться «сухим» и «мокрым» способом. В обоих случаях первым этапом является избавление от дыр и трещин при помощи бетонного раствора или иной предназначенной для этого строительной смеси. При «сухом» способе проводятся следующие работы:.
На высоте 20 см от имеющегося уровня пола делается отметка по всему периметру помещения. На пол укладывается полиэтилен и целлюлозная бумага с заходом на стену на 5-6 см выше отметки. Если материал представляет собой тяжи, а не цельное полотно, его необходимо размещать с захлестом 15-20 см. По периметру его необходимо прикрепить к стене кромочной лентой, посаженной на двухсторонний скотч. На гидроизоляционный материал помещают армированную сетку. На полиэтилен высыпается керамзит, состоящий из камней разного диаметра. Его выравнивают при помощи направляющих и уплотняют.
Контроль равномерного распределение сыпучего материал по поверхности можно осуществлять при помощи маячков или деревянных реек. Dwg чертежи. По окончанию работ выступающий полиэтилен срезается канцелярским ножом. Как укладываются трубы На выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях. Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально). Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая — требует больших усилий и точности, применяется при использовании насосов меньшей мощности.
Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура — 40 кв м.
Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см. Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту. Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений. Монтаж коллектора Коллектор должен содержать количество выходов, достаточное для подключения всех контуров.
То же самое касается возвратного коллектора. В самом простом варианте он содержит в своем составе только клапаны, необходимые для одностороннего тока воды. Наличие сервоприводов позволяет осуществлять открытие или закрытие клапанов. Термостат дает возможность задать определенную температуру и подвергать ее регулировке. Он связан с клапанами при помощи контроллеров и выведен в доступное для пользователей системой место.
Размещать термостат необходимо в удалении от сквозняков, холодных или горячих потоков воздуха для адекватной передачи информации. Устанавливается коллектор на высоте 50 см на настенный кронштейн или в специальный ящик, вмонтированный в стену. Трубы входят в угловой фиксатор и закрепляются при помощи евроконусов. Для установки термостата понадобится кабель длиной 1.5-3 м и наличие розетки рядом с его месторасположением.
Не знаете, как высчитать? Различные варианты освещения потолка на кухне Вы можете посмотреть. Фотографии примеров белой кухни с черной столешницей находятся по этому адресу: Гидравлическая опрессовка системы После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.
Повторная опрессовка проводится после подключения насоса и барометров. После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.
Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа. Установка и подключение своими руками газового котла и насоса для теплого пола Стандартный котел, работающий от газа и служащий для подачи горячей воды и отопления помещений, имеет 5 расположенных последовательно слева направо выводов:. Выход горячей воды в отопительную систему. Выход горячей воды в систему водоснабжения.
Подача газа. Вход холодной воды для нагрева и подачи. Вход холодной воды от отопления (обратка). Соединения всех труб с нагревательным элементом разъемные, устанавливаются при помощи муфт и гаек. Система отопления контролируется отдельно от водоснабжения, что дает возможность независимого подключения. В котел от коллектора теплого водяного пола должно подходить две трубки. По одной будет проходить подача остывшей воды, по другой — горячей в систему отопления.
Насос входит в большинство современных котлов. В случае его отсутствия необходима установка его последовательно с коллектором и нагревателем. Рекомендуется поместить насос между возвратной системой коллектора и входом трубы в котел. Возможна установка отдельных насосов на каждый контур. Смесь для заливки стяжки Заливка пола или стяжка — процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов. Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.
В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха. От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться. Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка — М300 и выше.
Состав смесь имеет следующий:. Цемент — 1 часть. Песок мелкозернистый — 4 части.
Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема. Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна — шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая — необходимо добавление песка с цементом.
Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании. Трубы и кабеля закрепляют жесткими хомутами. Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку). Максимальная площадь для единовременной заливки — 30 кв м.
Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги. Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:.
Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией. Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью. После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла. Рекомендуемая влажность воздуха — 60-85%. Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить. При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.
Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку. Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил. Инструкция: Если Вы интересуетесь, читайте наше пошаговое руководство. Возможно ли самостоятельно смонтировать натяжной потолок, читайте по этому адресу: Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов.
Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности. Инфракрасный пол быстро решает проблему экстренного прогрева помещений. Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть. Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер. Сама конструкция состоит из нескольких нагревательных матов, встроенного датчика и термостата, при помощи которого производится регулировка температуры нагрева. Если мощность обогревательной системы превышает 2 кВт, ее подключают к электрическому щитку через отдельный кабель.
Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом. Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены. Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.
Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет. Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления. Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку. Расход электроэнергии.
Монтаж Теплого Пола Под Плитку
В последнее время сохраняется тенденция к постоянному подорожанию энергоносителя, поэтому вопрос с расходом электроэнергии для автономных отопительных систем остается актуальным для многих пользователей. При покупке пленочного теплого пола многие интересуются у консультантов о том, сколько придется платить за такое отопление. Для определения финансовых затрат необходимо ознакомиться с потреблением энергии теплым полом. Подсчитать энергоэффективность рассматриваемых отопительных систем достаточно сложно, так как каждая модель пленки будет иметь свою мощность (выраженную в ватах или киловаттах), а также собственные потери тепловой энергии.
Также нужно учесть вид и качество утеплителя, количество окон и дверных проемов. Реальный расход электроэнергии будет немного отличаться от расчетного, ведь терморегулятор и датчик дают возможность сократить время на обогрев помещений. То есть система будет работать не более 70% от расчетного времени.
На правильность подсчета расхода электроэнергии повлияют:. Общая полезная площадь загородного дома или квартиры. В данном случае затраты будут составлять только 70 или 80% от указанного параметра, ведь инфракрасную пленку не укладывают под громоздкую мебель. В обогреве помещений в этих местах нет никакой необходимости. Присутствие в системе терморегулятора и термодатчика.
Эти два прибора в системе теплого пола снижают затраты на отопление. Наличие качественных теплоизоляционных материалов. Максимальный расход энергоресурсов наблюдается в момент запуска отопительной системы. Расход энергоресурсов будет зависеть от вида отопительной системы. Если пленка используется в качестве временного источника нагрева, то каждый квадратный метр площади обогревающих приборов расходует до 160ватт в час. В случае когда теплый пол считается основным источником нагрева, его мощность может возрастать до 200400 ватт/м2. Максимальные расход наблюдается на этапе прогревания помещения, затем энергопотребление падает.
В общем, потребность в энергоресурсах вычисляется исходя из площади помещений с теплым полом. Под какие покрытия подойдет. Инфракрасный теплый пол прекрасно сочетается фактически с любым видом напольного покрытия. Пленка идеально подойдет под ламинат (если использовать правильные ), линолеум, пробковое покрытие, ковролин, паркет. Такая отопительная система может укладываться и под плитку, но для обогрева керамики лучшим вариантом станет использование кабельного теплого пола.
Как утверждают эксперты, пленочные конструкции абсолютно безопасны при укладке на основание из дерева. В данном случае существует минимальная вероятность возгорания материала. Нагрев пленки происходит до температуры в +50 градусов, эти показатели вполне безопасны для дерева и других поверхностей. Инфракрасный теплый пол прекрасно сочетается с линолеумом, но рассматриваемый материал нужно укладывать на заранее выровненную жесткую поверхность, например листы фанеры или ДВП.
Далее происходит монтаж специальной теплоотражающей подложки и финишного покрытия. Хорошим вариантом отделки считается использование ламината. Ламинированные панели тоже укладываются поверх подложки, они имеют устойчивость к высокой влажности и резким перепадам температур., который подошел бы и для теплого пола, читайте по ссылке. Еще одним вариантом напольного покрытия для пленочного пола считается кафель. Такие изделия имеют высокие показатели теплопроводности, что в конечном итоге улучшает эффективность отопительной системы. Для повышения комфорта теплый пол укладывается в таких помещениях, как кухня, ванная комната и коридор. Монтаж пленочного пола своими руками Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол.
Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.
Подготовка поверхности пола На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах.
После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем. Укладка нагревательной пленки Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу.
Установка Теплых Полов
Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия. Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается. Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана.
Инструкция По Монтажу Тёплого Пола.docx

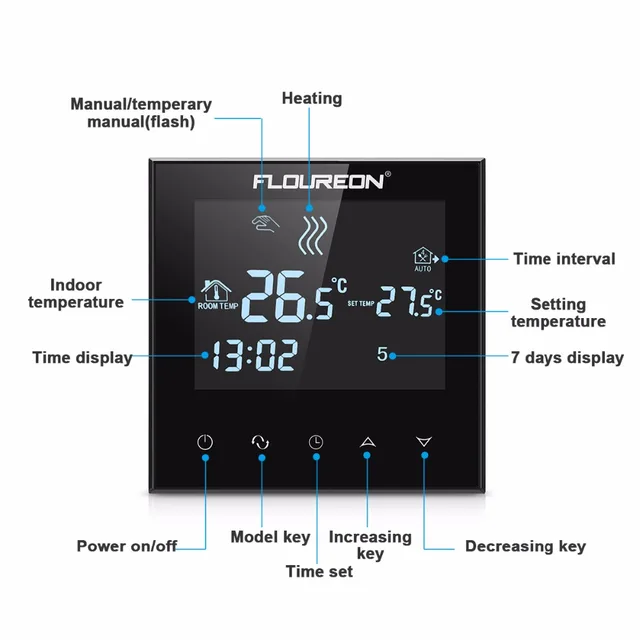

Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов). Установка терморегулятора Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается.
Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.
Соединение всех элементов Желательно, чтоб установка терморегулятора проводилась в непосредственной близости к существующей электропроводке в месте, которое не загромождено мебелью или габаритной бытовой техникой. Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки. На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.
Пробный запуск После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения.
После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия. Укладка напольного покрытия на теплый пол Ранее мы уже говорили о том, что инфракрасный теплый пол может укладываться под любые типы покрытий, хотя самым распространенным из них считается ламинат или керамическую плитку. В последнем случае связывающим слоем служит клеевая смесь толщиной до 2 миллиметров с армирующей сеткой.
Такая конструкция покрытия позволит равномерно разделить тепло по всей поверхности и создаст жесткую прослойку для предотвращения повреждения самой пленки. Перед тем на обогревательные элементы настилают подложку или плотную полиэтиленовую пленку, после этого можно проводить монтаж доски. С мягкими напольными покрытиями, например, ковролином или линолеумом дела предстоят чуть-чуть сложнее. Для начала нужно уложить основание или фанеры или плит осп, а затем настилают финишное покрытие. Крепление выравнивающего слоя к черновому полу происходит при помощи дюбелей, гвоздей или саморезов (в зависимости от типа основания).
Отзывы об использовании Форумчане и другие пользователи интернета оставили многочисленные отзывы об использовании пленочного теплого пола, вот некоторые из них: Отзыв №1 Установил в загородном доме в кухонном помещении теплый пол с отражающим экраном (мощность обогревающего элемента 150вт/м2), напольное покрытие кафель. Приобретением доволен, так как использование терморегулятора позволяет минимизировать затраты энергоносителей. Во время моего отсутствия на даче включаю систему через конденсаторы и механическое реле (программирует не более 3 часов работы в сутки). Это позволяет всегда поддерживать минимальную плюсовую температуру в помещении (зимой она не опускалась ниже +3 градусов). Теплый пол эксплуатирую на протяжении 5 лет, претензий к его работе нет.
Единственным недостатком считается необходимость отдельного подключения с использованием УЗО. Отзыв №2 Наша спальня находится в угловой части панельного дома, в этой комнате есть большое окно, поэтому в зимнее время года приходилось спасаться от холода использованием обогревателей.
Вскоре мы узнали, что такая бытовая техника сушит воздух, поэтому мы отказались от обогревателей и заказали укладку теплого пола. Эту систему эксплуатируем более 3 лет, недостатков не обнаружили. Отзыв №3 Живу в многоэтажке на первом этаже с неотапливаемым подвалом, поэтому постоянно ощущаю дискомфорт от хождения по холодному напольному покрытию. Увидев рекламу в интернете, решился на установку ИК пола от производителя Термо Дар. Заказал товар и услуги по монтажу. Приобретением доволен, квартира нагревается быстро, сырость отсутствует.
Еще одним преимуществом этого изделия считается 15 летняя гарантия. Единственным минусом можно назвать невозможность самостоятельной установки обогревательных элементов. Отзыв №4 Заказали теплый пол от марки Калео. На протяжении зимы эта обогревательная система была включена на 24 градуса, когда на дворе становилось слишком холодно, переключали на +26. Вся семья ходила по комнатам босиком. Из минусов эксплуатации покрытия определили изменение цвета напольного покрытия под нагрузкой (на линолеум поставили мешок с ненужными вещами).
Напрашивается вывод – теплый пол не выдерживает высоких нагрузок, поэтому его нельзя стелить под мебелью.
